Jangan Salah, Begini Cara Hitung Rumus Kuda Kuda Baja Ringan Bentang 6 M

Kuda kuda baja ringan merupakan susunan rangka batang (kanal C) yang bukan hanya berfungsi untuk memberikan bentuk pada atap, melainkan juga sebagai penopang beban atap termasuk berat material itu sendiri.

Mengingat fungsinya krusial sebagai penyangga utama struktur atap, cara menghitung kuda kuda baja ringan menggunakan rumus yang tepat perlu dilakukan. Termasuk untuk menghitung kebutuhan kuda kuda bentang 6 m yang cukup sering diterapkan pada bangunan.

Langkah Pertama

Sebelum mulai menghitung kuda kuda, beberapa rumus seperti ketinggian, kemiringan, serta overstek atap perlu diketahui.

1. Ketinggian Atap

Tinggi dari atap dihitung sebelum menentukan kuda kuda. Nilainya diperoleh melalui rumus:

½ x lebar bangunan x tangen kemiringan sudut atap

2. Kemiringan Atap

Setelah tinggi, nilai kemiringan atap diperoleh melalui rumus sebagai berikut.

½ x lebar bangunan x cosinus sudut kemiringan

3. Overstek

Overstek merupakan bagian bangunan yang menggantung tanpa ditopang kolom/ tiang atau pun dinding. Untuk menghitungnya, rumus yang digunakan yaitu:

Panjang overstek x cosinus sudut kemiringan

Baca juga: Berapa sih Biaya Pasang Baja Ringan untuk Rumah Type 36?

Cara Menghitung Kuda Kuda Bentang 6 m

Sebagai contoh, rumah berukuran 9 m x 6 m sudut kemiringannya 30 derajat. Sedangkan panjang oversteknya adalah 1 m, maka perhitungannya adalah:

• Langkah pertama yang perlu dilakukan adalah menghitung ketinggian atap dengan cara sebagai berikut.

T (tinggi) = ½ x 6 m x tan 30 = 3 m x 0,577 = 1,731 m

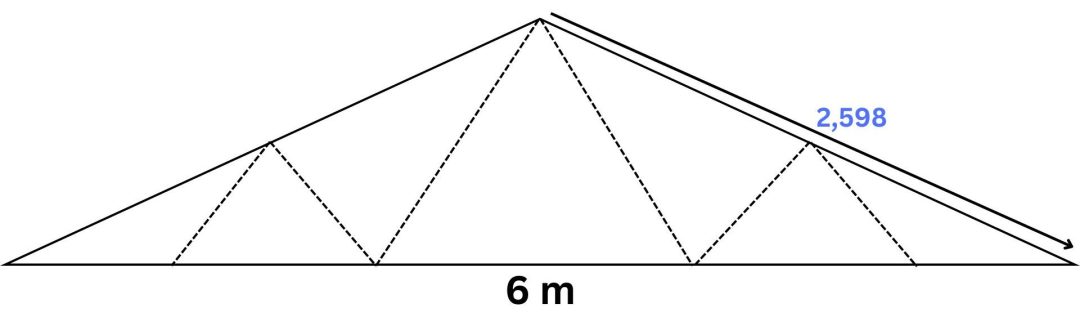

• Selanjutnya, perhitungan kemiringan atap (K) dilakukan dengan cara:

K = ½ x 6 m x cos 30 = 3 m x 0,866 = 2,598 m

• Nilai overstek didapatkan adalah:

O = 1 m x cos 30 = 1 m x 0,866 = 0,866 m

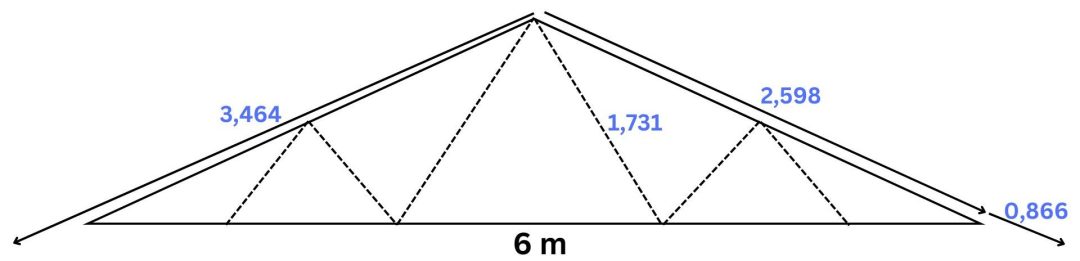

Melalui hasil perhitungan di atas, maka total panjang dari sisi sayap adalah: kemiringan + overstek = 2,598 m + 0,866 m = 3,464 m

Tips Menghitung Kuda Kuda yang Akurat

Berdasarkan rumus sebelumnya, memang telah didapatkan nilai yang diperlukan untuk membuat kuda kuda. Namun, agar tingkat akurasi dalam pemasangan baja ringan terjamin, diperlukan program terverifikasi seperti MAXIcad.

MAXIcad merupakan sebuah program khusus yang dirancang untuk KENCANA® dapat menjamin keamanan dan keekonomisan struktur.  Software ini pun telah direkomendasikan oleh Himpunan Ahli Konstruksi Indonesia (HAKI).

Bahkan, MAXIcad mampu menghitung serta merancang rangka atap bangunan dengan tingkat akurasi tinggi. Jadi, risiko kegagalan struktur dan pemasangan dapat diminalisir.***
